Máy In TSC TE300 Gãy Ngàm Giữ Giấy: Cách Sửa & Thay Linh Kiện

Máy in gãy ngàm giữ giấy là lỗi khiến cuộn nhãn bị lệch trục, mã vạch in sai tọa độ và máy quét không đọc được. Nếu bạn đang gặp tình trạng máy báo lỗi "No Paper" dù đã nạp giấy, hoặc nhãn in liên tục bị lệch sang một bên, ngàm giữ giấy gãy là nguyên nhân đầu tiên cần kiểm tra.

Người dùng hoàn toàn có thể tự thay ngàm giữ giấy tại chỗ trong 10 đến 20 phút nếu chuẩn bị đúng linh kiện theo part number của model máy và thực hiện đúng 5 bước tháo lắp. Tuy nhiên, cần nhận biết rõ giới hạn của việc tự sửa: lắp ngàm sai chiều hoặc để lò xo căng sai vị trí có thể gây hỏng thêm đầu in nhiệt, biến một sửa chữa nhỏ thành chi phí lớn hơn nhiều.

Khi máy in mã vạch bị lỗi nặng hơn hoặc bạn không tự xử lý được, Delfi.com.vn cung cấp dịch vụ kiểm tra, chẩn đoán và thay linh kiện ngàm giữ giấy tận nơi với quy trình 3 bước rõ ràng. Bài viết dưới đây trình bày toàn bộ thông tin từ nhận diện lỗi, hướng dẫn tự sửa, quy trình dịch vụ tại Delfi đến cách phòng ngừa gãy ngàm tái phát.

1. Ngàm Giữ Giấy Bị Gãy Ảnh Hưởng Đến Việc In

Máy in gãy ngàm giữ giấy khiến cuộn nhãn mất điểm tựa cố định, trượt lệch khỏi trục dẫn và tạo ra mã vạch in sai vị trí mà máy quét không đọc được. Để xác định đúng mức độ ảnh hưởng, cần hiểu rõ vai trò của linh kiện này trước khi kiểm tra triệu chứng thực tế.

1.1 Ngàm Giữ Giấy Máy In Mã Vạch Là Gì?

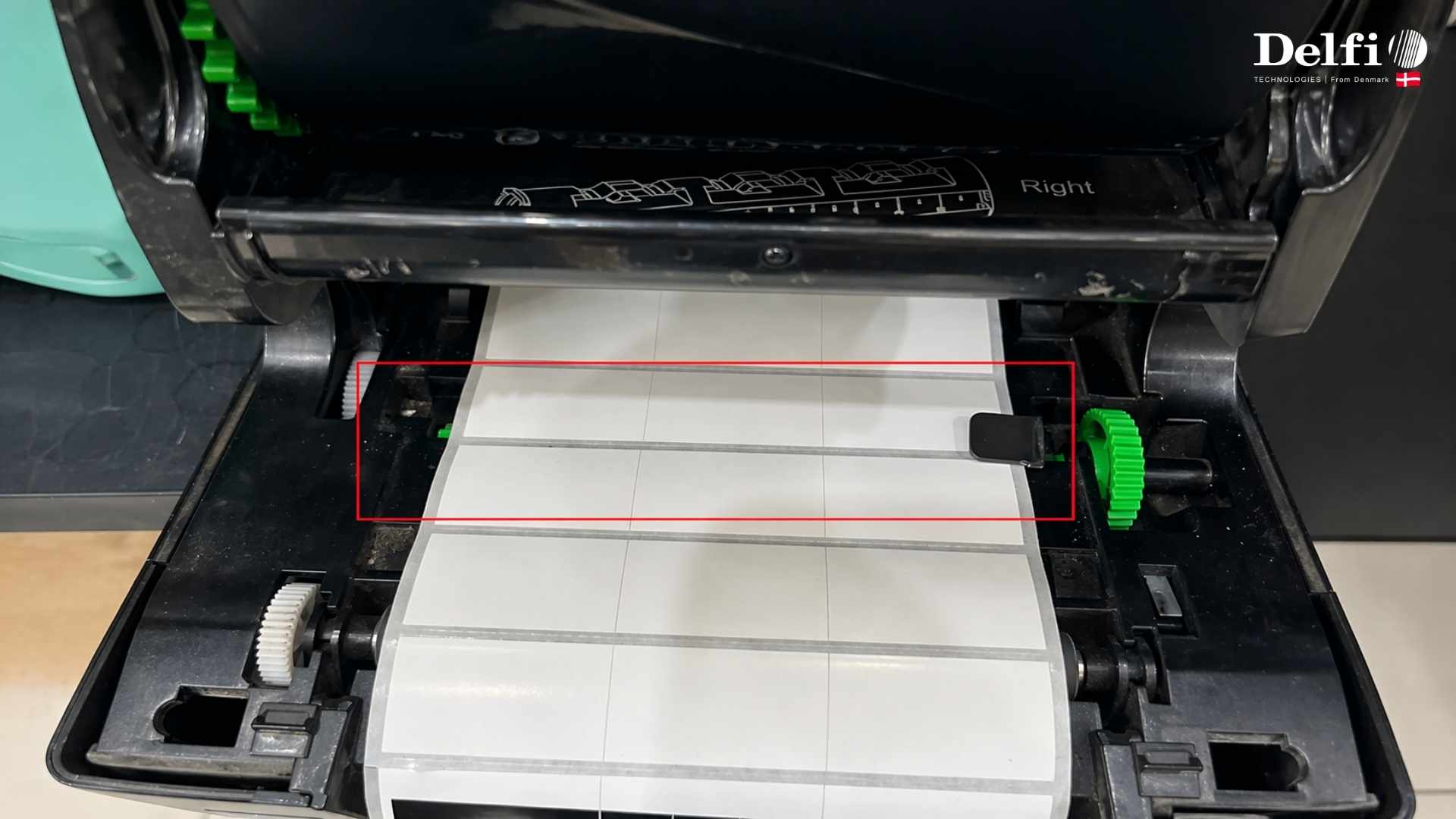

Ngàm giữ giấy máy in mã vạch bị gãy

Ngàm giữ giấy, còn gọi là lẫy giữ giấy hoặc trục kẹp giấy, là cụm linh kiện cơ học giúp cố định cuộn nhãn đúng vị trí trong suốt quá trình in. Cụm linh kiện này tuy nhỏ nhưng đóng vai trò then chốt trong độ chính xác của từng vạch mã.

Cụ thể, ngàm giữ giấy thực hiện hai nhiệm vụ song song: giữ cuộn nhãn không bị xê dịch ngang và tạo lực căng đều để đầu in tiếp xúc đúng mức với bề mặt giấy. Về cấu tạo, linh kiện này gồm thân ngàm bằng nhựa hoặc kim loại, lò xo đàn hồi, chốt khóa và trục dẫn. Khi thân ngàm gãy, toàn bộ cơ chế kẹp mất tác dụng, giấy trượt tự do và mã vạch in lệch theo.

1.2 Dấu Hiệu Cho Thấy Ngàm Giữ Giấy Máy In Mã Vạch Bị Gãy

Có 5 dấu hiệu điển hình giúp nhận biết ngàm giữ giấy đã gãy hoặc hỏng mà không cần tháo máy. Nhận diện sớm giúp tránh tình trạng đầu in bị trầy xước do nhãn lệch tiếp xúc sai góc.

Cụ thể, 5 dấu hiệu cần chú ý bao gồm:

• Giấy hoặc nhãn bị lệch sang một bên liên tục trong khi in​​​​​​​
• Máy in mã vạch báo lỗi "No Paper" dù đã nạp giấy đúng cách​​​​​​​
• Nghe tiếng lạch cạch hoặc rung bất thường khi cuộn giấy đang chạy​​​​​​​
• Nhìn thấy vết gãy hoặc nứt trên thân ngàm nhựa khi mở nắp máy​​​​​​​
• Ngàm không còn bật trở lại sau khi nhấn xuống do lò xo đã yếu hoặc gãy

1.3 Nguyên Nhân Khiến Ngàm Giữ Giấy Máy In Bị Gãy

Ngàm giữ giấy thường gãy do 3 nhóm nguyên nhân chính: tác động cơ học, lão hóa vật liệu và thao tác sai kỹ thuật. Xác định đúng nguyên nhân giúp không chỉ sửa được lần này mà còn phòng tránh tái phát hiệu quả.

• ​​​​​​​Về tác động cơ học: nguyên nhân phổ biến nhất là nạp giấy sai cách hoặc dùng lực quá mạnh khi mở nắp máy trong tình huống kẹt giấy.
• ​​​​​​​Về lão hóa vật liệu: nhựa ngàm thường giòn và mất độ dẻo sau 2 đến 4 năm sử dụng liên tục, đặc biệt trong môi trường có tia UV hoặc hóa chất.
• ​​​​​​​Thao tác sai: kéo giấy ngược chiều khi máy đang chạy cũng gây lực đột ngột làm gãy chốt khóa. Ngoài ra, linh kiện thay thế không đúng chuẩn OEM thường có tuổi thọ ngắn và gãy sớm hơn nhiều so với linh kiện chính hãng.​​​​​​​

2. Cách Tự Sửa Máy In Mã Vạch Bị Gãy Ngàm Giữ Giấy Tại Nhà

Người dùng hoàn toàn có thể tự thay ngàm giữ giấy tại chỗ trong 10 đến 20 phút nếu có linh kiện thay thế đúng loại và làm theo đúng trình tự. Dưới đây là quy trình từng bước được kiểm chứng qua thực tế sửa chữa các dòng máy in mã vạch phổ biến tại Việt Nam.

2.1 Cần Chuẩn Bị Trước Khi Tự Thay Ngàm Giữ Giấy

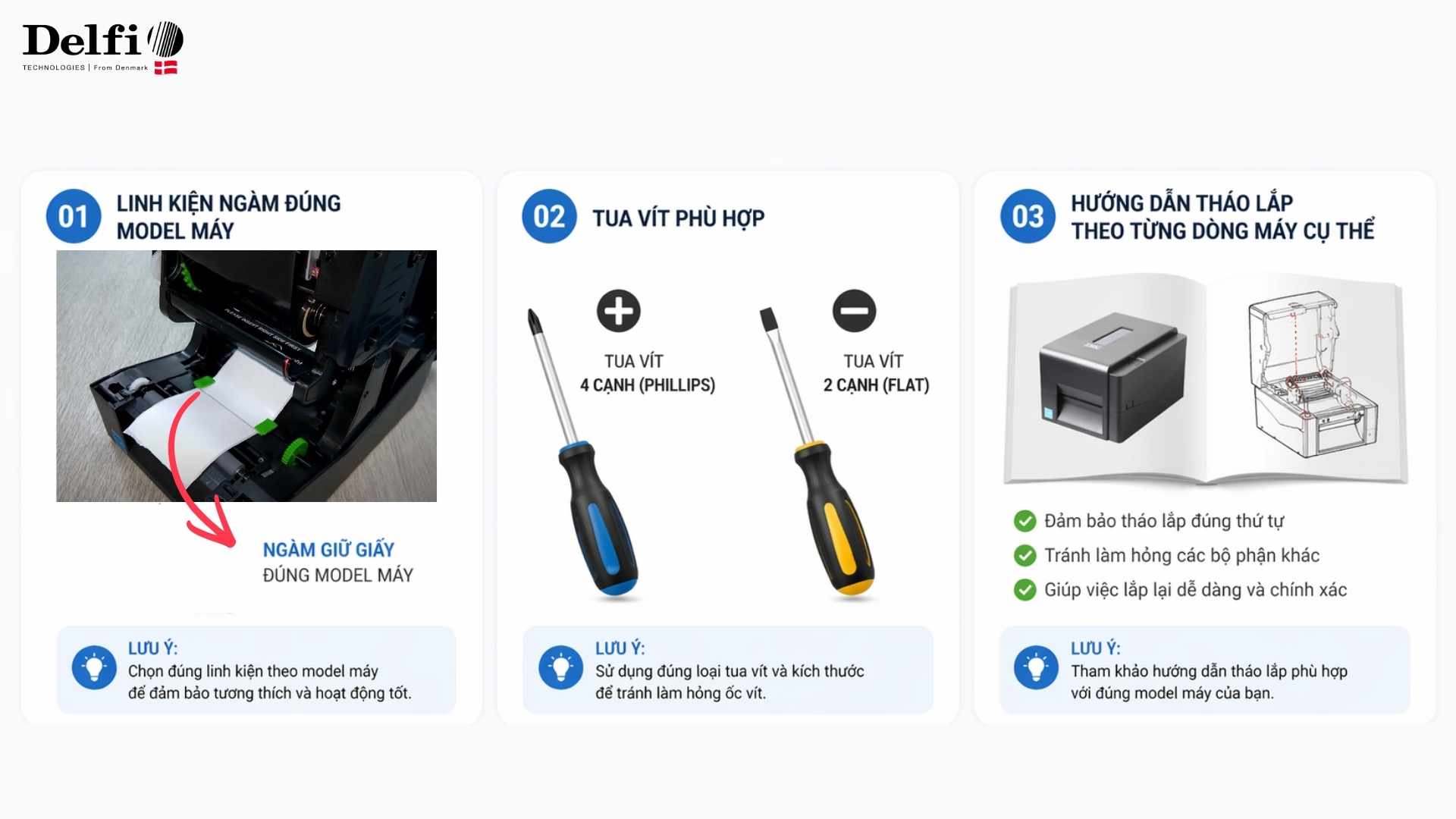

Cần chuẩn bị trước khi tự thay ngàm giữ giấy

Cần chuẩn bị 3 thứ cốt lõi: linh kiện ngàm đúng model máy, tua vít phù hợp và hướng dẫn tháo lắp theo từng dòng máy cụ thể. Danh sách đầy đủ bao gồm:​​​​​​​

• Linh kiện ngàm hoặc lẫy giữ giấy đúng part number theo model (ví dụ: Zebra ZD420, TSC TTP-244, Xprinter XP-365B)​​​​​​​
• Tua vít đầu dẹt nhỏ hoặc đầu Phillips số 1​​​​​​​
• Nhíp hoặc kẹp chuyên dụng để xử lý lò xo nhỏ​​​​​​​
• Khăn mềm lót bàn để tránh trầy vỏ máy​​​​​​​

Lưu ý bắt buộc: tắt máy và rút nguồn điện hoàn toàn trước khi bắt đầu bất kỳ thao tác nào.

2.2 Các Bước Thay Ngàm Giữ Giấy Máy In Mã Vạch Tại Nhà

Quy trình thay ngàm gồm 3 bước cơ bản, áp dụng được cho hầu hết các dòng máy in mã vạch thông dụng hiện nay.

Bước 1: Tắt nguồn, mở nắp máy và lấy toàn bộ giấy hoặc nhãn ra ngoài.

Bước 2: Tháo ngàm cũ bằng cách dùng nhíp tháo lò xo trước, sau đó nhấn chốt giải phóng để lấy thân ngàm ra.

Bước 3: Lắp ngàm mới bằng cách gắn thân ngàm vào rãnh định vị trước, sau đó móc lò xo đúng chiều và đúng vị trí.

Lưu ý quan trọng: nếu lò xo ngàm bị văng ra trong lúc tháo, cần tìm lại ngay trước khi tiếp tục, vì thiếu lò xo khiến ngàm không có lực kẹp và máy in mã vạch vẫn sẽ báo lỗi.

2.3 Rủi Ro Có Thể Gặp Nếu Tự Sửa Ngàm Giữ Giấy

Tự sửa sai kỹ thuật có thể gây hỏng thêm đầu in nhiệt hoặc cụm trục dẫn, đẩy chi phí khắc phục lên cao hơn nhiều so với chỉ thay ngàm ban đầu.

Các rủi ro cụ thể cần biết trước khi bắt tay tự sửa:

• Lắp ngàm sai chiều khiến giấy bị kẹt, lực kéo đột ngột làm đứt đầu in​​​​​​​
• Để lò xo căng sai vị trí khiến lực kẹp không đều, dẫn đến in lệch mãn tính dù đã thay ngàm mới​​​​​​​
• Dùng tua vít sai cỡ làm trầy ốc hoặc chờn ren, khiến lần tháo tiếp theo không thực hiện được

Khuyến nghị: Nếu không chắc chắn sau khi hoàn thành bước 3, nên dừng lại và liên hệ kỹ thuật viên thay vì tiếp tục cưỡng ép lắp ráp.

Nếu bạn đang gặp thêm tình trạng máy in mã vạch bị lệch tem song song với lỗi ngàm, hãy tham khảo thêm bài viết hướng dẫn xử lý máy in mã vạch bị lệch tem để chẩn đoán toàn diện hơn.​​​​​​​

3. Quy Trình Sửa Ngàm Máy In Tại Delfi

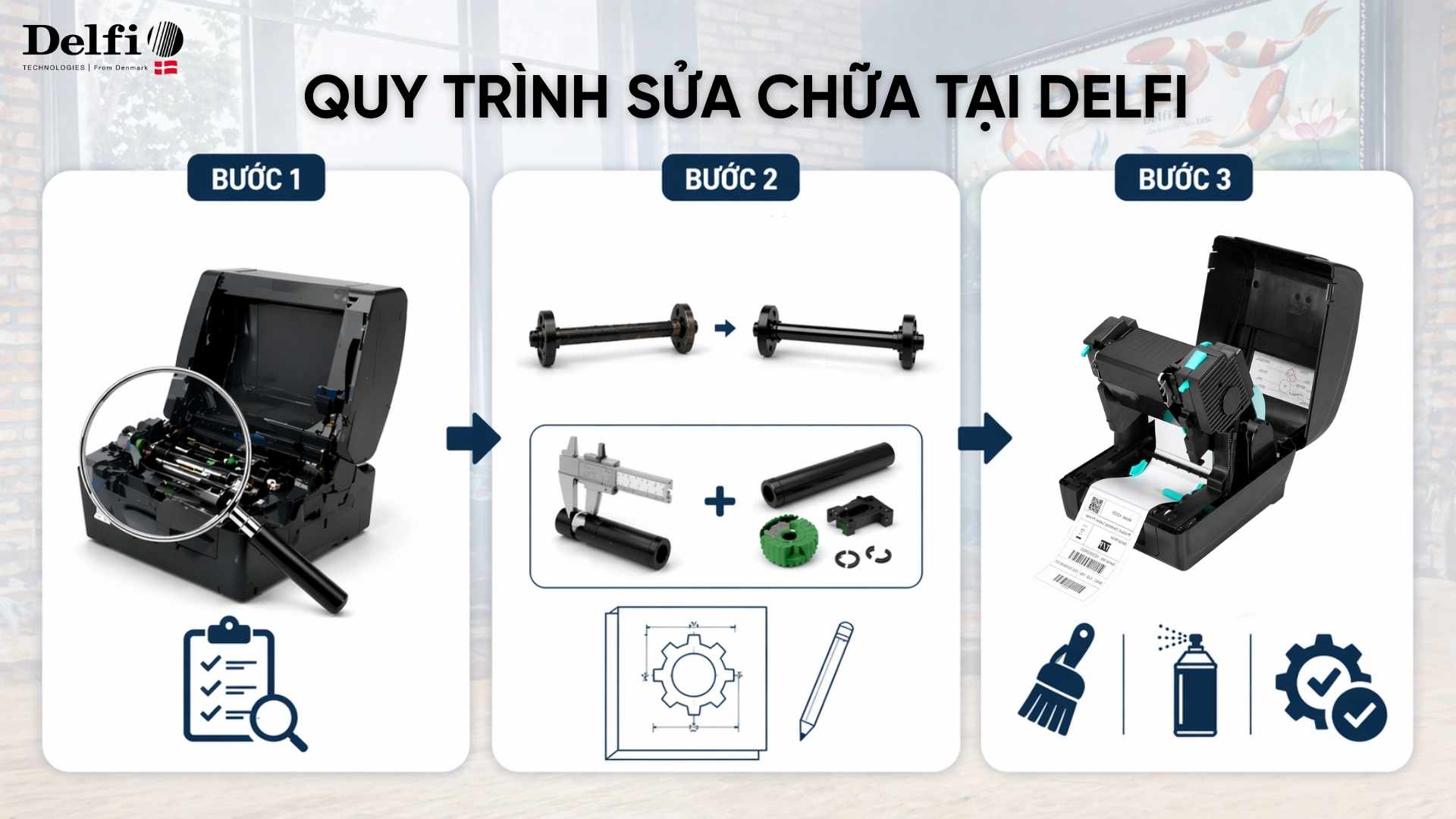

Quy trình sửa ngàm máy in tại Delfi

Khi máy in gãy ngàm giữ giấy vượt khả năng tự sửa, Delfi.com.vn cung cấp dịch vụ kiểm tra và thay linh kiện tận nơi theo quy trình 3 bước chuẩn hóa, giúp rút ngắn thời gian dừng máy xuống mức thấp nhất.

Bước 1: Kiểm tra lỗi chính. Kỹ thuật viên mở máy, quan sát trực tiếp tình trạng ngàm giữ giấy và chạy test in để xác định chính xác nguyên nhân. Bước này giúp loại trừ các lỗi đồng thời như lệch trục dẫn hoặc hỏng đầu in, tránh thay sai linh kiện.

Bước 2: Chẩn đoán phương án gia công lại ngàm cũ hoặc thay mới. Tùy theo mức độ gãy và tình trạng thân ngàm, kỹ thuật viên đề xuất phương án phù hợp nhất về kỹ thuật lẫn chi phí. Trường hợp ngàm gãy hoàn toàn, linh kiện thay thế được cung cấp đúng part number theo model máy.

Bước 3: Kiểm tra tổng thể, vệ sinh và căn chỉnh. Sau khi thay ngàm, toàn bộ cụm dẫn giấy được vệ sinh và căn chỉnh lại, sau đó in test để xác nhận máy in mã vạch hoạt động ổn định trước khi bàn giao.

Nếu thiết bị của bạn là máy PDA đồng thời gặp lỗi đầu scan, tham khảo thêm bài xử lý máy PDA MC55 lỗi đầu scan để kiểm tra song song.​​​​​​​

4. Biện Pháp Bảo Vệ Ngàm Giữ Giấy Máy In ​​​​​​​

Phòng ngừa gãy ngàm tái phát hiệu quả hơn nhiều so với mỗi lần phải gọi sửa chữa khẩn cấp. Ba yếu tố quyết định tuổi thọ ngàm là thói quen vận hành, môi trường làm việc và việc lựa chọn đúng loại linh kiện theo công nghệ in.

4.1 Thói Quen Vận Hành

Tuân thủ 3 thói quen đơn giản giúp ngàm giữ giấy bền gấp đôi so với vận hành thông thường không có lịch bảo trì. Cụ thể:​​​​​​​

• Luôn mở nắp máy nhẹ nhàng, tuyệt đối không giật mạnh khi xử lý kẹt giấy​​​​​​​
• Nạp giấy đúng chiều theo nhãn hướng dẫn bên trong nắp máy, vì mỗi dòng máy in mã vạch có chiều nạp riêng​​​​​​​
• Vệ sinh cụm ngàm và trục dẫn mỗi 3 tháng một lần bằng cồn isopropyl 70%​​​​​​​
• Đặt lịch kiểm tra cơ học định kỳ 6 tháng một lần nếu máy vận hành liên tục 8 giờ mỗi ngày

4.2 Môi Trường Làm Việc

Môi trường kho lạnh dưới 10 độ C hoặc tiếp xúc thường xuyên với hóa chất tẩy rửa làm nhựa ngàm giòn và gãy nhanh hơn 40 đến 60% so với điều kiện bình thường. Nhựa PA66 thường dùng làm thân ngàm giảm độ dẻo rõ rệt khi nhiệt độ xuống dưới 5 độ C, trong khi hóa chất chứa clo trong kho thực phẩm ăn mòn bề mặt nhựa theo thời gian dài.

Giải pháp phù hợp cho môi trường khắc nghiệt là chọn ngàm kim loại inox, có tuổi thọ cao hơn 3 đến 5 lần so với ngàm nhựa OEM dù giá thành cao hơn 4 đến 6 lần. Một số dòng Zebra Xi4 và ZT series đã trang bị sẵn ngàm kim loại OEM cho môi trường công nghiệp từ nhà sản xuất.

Nếu hệ thống của bạn sử dụng thêm máy POS và thiết bị gặp sự cố nguồn song song, tham khảo thêm bài xử lý máy POS H10 bị lỗi để không bỏ sót lỗi liên quan.

Lời Kết

Máy in gãy ngàm giữ giấy là lỗi cơ học có thể tự xử lý nếu nhận diện đúng triệu chứng, chuẩn bị đủ linh kiện và làm theo đúng quy trình 5 bước. Trường hợp lỗi phức tạp hơn hoặc gãy ngàm tái phát nhiều lần, đội ngũ kỹ thuật viên của Delfi.com.vn sẵn sàng hỗ trợ kiểm tra, chẩn đoán và thay linh kiện tận nơi để đưa máy trở lại hoạt động trong thời gian ngắn nhất.
