Sửa Máy In BIXOLON XD-40T: Đứt Cáp Đầu In, Vỡ Bánh Răng Roller

Máy in mã vạch BIXOLON XD-40T bị lỗi đứt cáp điều khiển đầu in thường biểu hiện bằng việc dừng in đột ngột, báo lỗi "Head Error" liên tục dù nguồn điện vẫn bình thường. Đây là một trong những lỗi phần cứng phổ biến nhất mà kỹ thuật viên Delfi.com.vn tiếp nhận sửa chữa, và hoàn toàn có thể xử lý dứt điểm nếu xác định đúng nguyên nhân ngay từ đầu.

Song song với lỗi cáp, máy in mã vạch bị vỡ bánh răng trục roller lại gây ra tiếng kêu "tạch tạch" định kỳ và giấy in bị kéo không đều. Điểm quan trọng là lỗi này không thể khắc phục bằng phần mềm hay cài lại driver, mà bắt buộc phải can thiệp vào cơ cấu cơ khí bên trong máy.

Để phòng ngừa cả hai lỗi này tái phát sau khi sửa, người dùng cần nắm được lịch bảo trì định kỳ theo từng chu kỳ tuần, tháng, quý và thay đổi một số thói quen vận hành cơ bản như cách xử lý giấy kẹt và cách mở nắp máy đúng kỹ thuật.

Bài viết dưới đây phân tích chi tiết từng lỗi dựa trên ca sửa chữa thực tế tại Delfi, giúp bạn chẩn đoán chính xác và xử lý hiệu quả ngay tại chỗ.

1. Máy in mã vạch đứt cáp điều khiển đầu in là lỗi gì?

Khi cáp điều khiển đầu in bị đứt hoặc hở mạch, máy in mã vạch thường dừng in đột ngột, báo lỗi liên tục hoặc không nhận lệnh in dù nguồn điện vẫn bình thường. Để xác định chính xác lỗi nằm ở cáp điều khiển chứ không phải driver hay phần mềm, người dùng cần nhận biết từng biểu hiện cụ thể dưới đây.

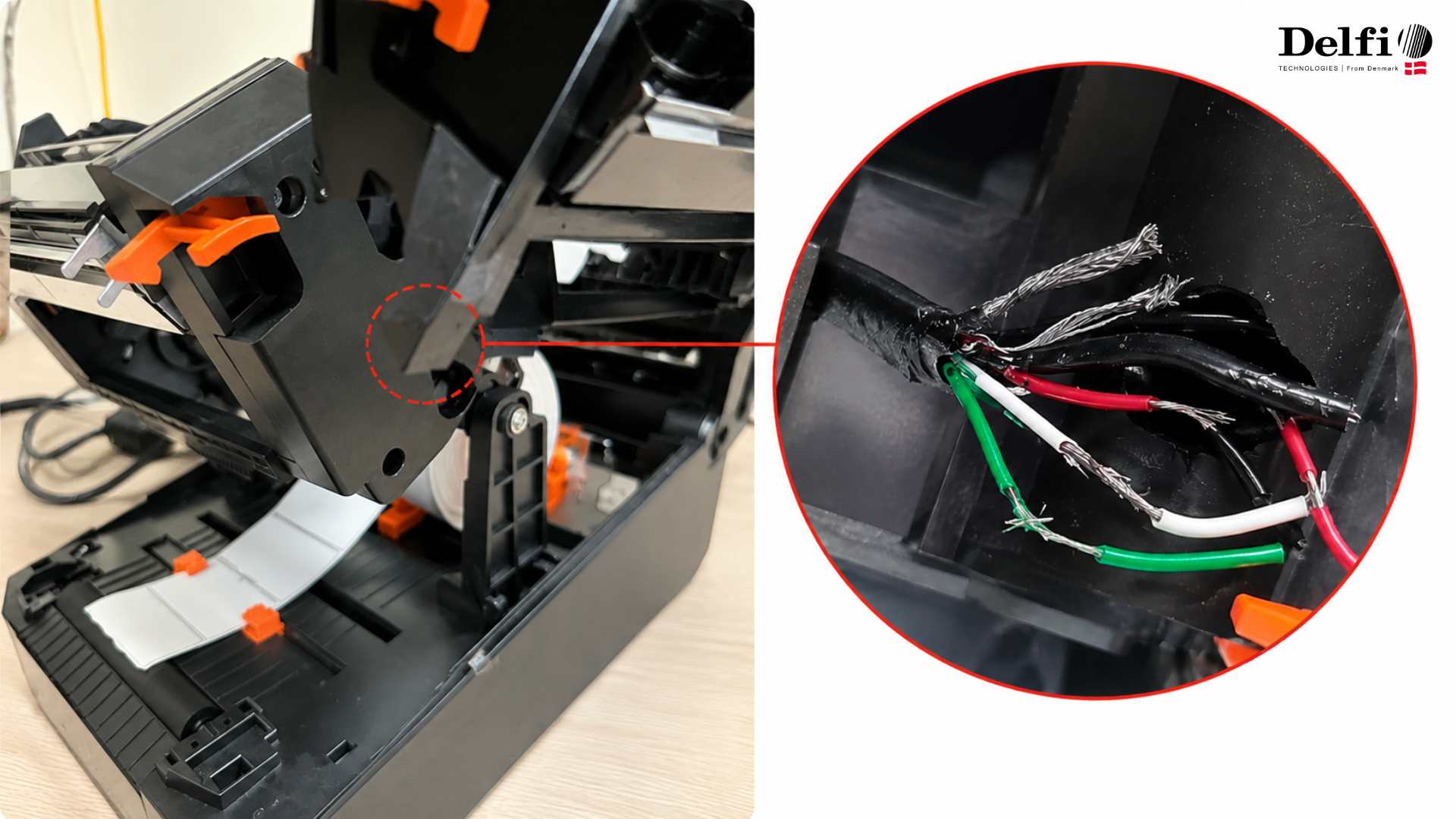

Máy in mã vạch bị đứt cáp đầu in

1.1 Biểu hiện trực tiếp khi cáp đầu in bị đứt

Biểu hiện rõ nhất là màn hình máy hiển thị lỗi "Head Open", "Printhead Error" hoặc đèn báo đỏ nhấp nháy liên tục dù nắp máy đã đóng chặt. Ngoài lỗi hiển thị, còn có các dấu hiệu vật lý mà người dùng cần kiểm tra trực tiếp trên cụm cáp.

Trong ca sửa chữa thực tế tại Delfi, kỹ thuật viên mở nắp máy BIXOLON XD-40T và phát hiện các dây cáp màu đỏ, xanh lá, trắng và đen bị tuột hoàn toàn khỏi đầu nối tại cụm điều khiển đầu in. Đây là lỗi đứt cáp vật lý điển hình mà mắt thường có thể quan sát ngay khi mở nắp.

Người dùng tự kiểm tra theo 3 bước sau:

• Mở nắp máy, nhìn vào cụm dây cáp nối từ mainboard lên đầu in: quan sát vết gấp, rách, hoặc chân cáp bị tụt khỏi socket

• Dùng đồng hồ đo điện (multimeter) đo thông mạch từng dây trong cáp: dây đứt sẽ không cho tín hiệu liên tục

• Thực hiện in thử (Test Print): nếu máy không ra bất kỳ nét nào dù nhiệt độ đầu in vẫn tăng bình thường thì nguyên nhân nằm ở cáp điều khiển, không phải phần mềm

1.2 So sánh đứt cáp điều khiển đầu in với lỗi driver, mainboard

Lỗi driver hoặc mainboard thường khiến máy không nhận lệnh in từ máy tính, trong khi đứt cáp đầu in khiến máy nhận lệnh nhưng không tạo ra bản in. Đây là điểm phân biệt cốt lõi giúp người dùng định vị đúng lỗi trước khi tháo máy.

Bảng so sánh dưới đây giúp phân biệt nhanh ba nhóm lỗi thường gặp trên máy in mã vạch:

Triệu chứng	Lỗi cáp đầu in	Lỗi driver	Lỗi mainboard
Máy nhận lệnh in	Có	Không	Không
Đầu in nóng lên	Có	Có	Không
In Test Print được	Không	Thường có	Không
Lỗi hiển thị	Head Error	Offline / Error	Không phản hồi

Với BIXOLON XD-40T trong ca sửa chữa thực tế, máy vẫn nhận lệnh in từ phần mềm và đầu in vẫn tăng nhiệt, nhưng hoàn toàn không tạo ra bản in. Kết quả này xác nhận lỗi nằm ở cáp điều khiển, không phải driver hay mainboard.

1.3 Nguyên nhân khiến cáp điều khiển đầu in bị đứt

Có 3 nhóm nguyên nhân chính khiến cáp điều khiển đầu in trên máy in mã vạch bị đứt: hao mòn cơ học, lắp đặt sai kỹ thuật và yếu tố môi trường. Ngoài ra, bánh răng tại trục roller bị hỏng và không xoay được cũng tạo ra lực kéo bất thường làm căng và đứt cáp theo thời gian.

Cụ thể từng nhóm nguyên nhân:

• Hao mòn cơ học: Cáp bị gấp lặp đi lặp lại trong quá trình mở và đóng cụm đầu in, dẫn đến đứt gãy các dây dẫn bên trong mà vỏ ngoài vẫn còn nguyên vẹn. Đây là nguyên nhân phổ biến nhất với máy chạy nhiều ca liên tục

• Lắp đặt sai kỹ thuật: Cắm cáp không đúng chiều hoặc ép mạnh khiến chân tiếp xúc bị cong hoặc socket bị vỡ, phá hủy kết nối điện ngay từ đầu

• Yếu tố môi trường: Nhiệt độ cao liên tục làm lớp cách điện bên ngoài dây giòn và nứt vỡ; dầu mỡ bôi trơn trục nếu dính vào tiếp điểm cáp sẽ gây mất kết nối dù cáp chưa đứt hoàn toàn

Nếu bạn đang gặp tình trạng tương tự trên các dòng máy khác, bài viết sửa máy in TSC TE300 bị gãy ngàm giữ giấy cũng chia sẻ quy trình xử lý lỗi cơ khí thực tế có thể tham khảo thêm.

2. Cách nhận biết và xử lý máy in bị gãy bánh răng trục roller

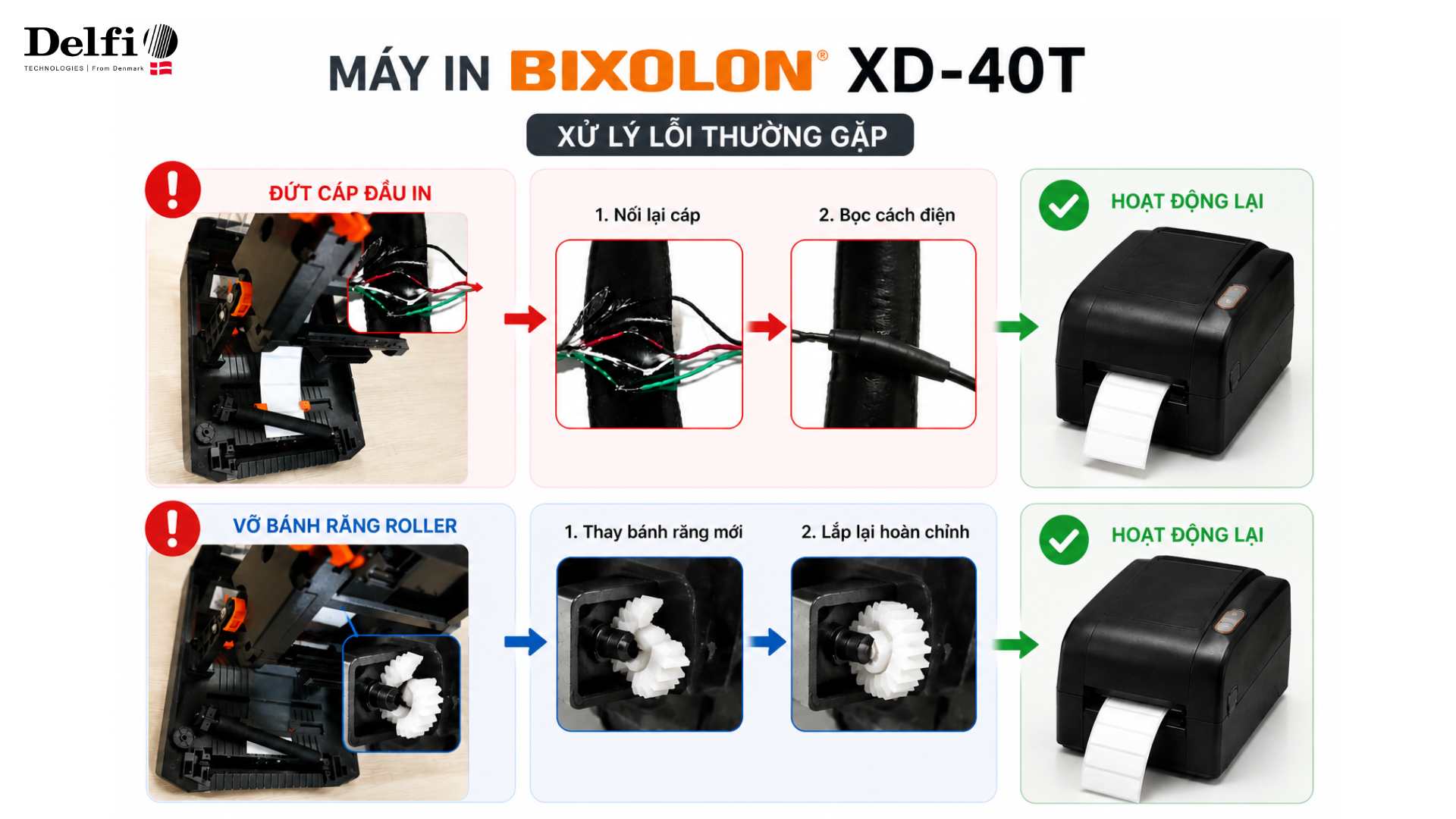

Cách xử lý máy in mã vạch bị lỗi

Gãy bánh răng trục roller là lỗi cơ khí khiến máy phát tiếng kêu "tạch tạch" định kỳ, giấy in bị giật cục hoặc kẹt liên tục. Lỗi này không thể khắc phục bằng phần mềm hay driver. Vì triệu chứng của lỗi bánh răng dễ nhầm với kẹt giấy thông thường, người dùng cần nắm rõ cách phân biệt và xác định mức độ hư hỏng trước khi quyết định xử lý.

2.1 Dấu hiệu cho thấy bánh răng trục roller đã bị gãy

Bánh răng gãy tạo ra tiếng kêu lạ đặc trưng và khiến bước kéo giấy không đều, đây là dấu hiệu hoàn toàn khác biệt so với kẹt giấy đơn thuần.

Trong ca sửa chữa BIXOLON XD-40T tại Delfi, khi tháo đáy máy để kiểm tra, bánh răng nhựa trục roller bị gãy hoàn toàn và tách rời khỏi trục, cụm roller mất hẳn lực kéo giấy. Đây là lý do máy kêu và không thể kéo giấy đi dù lệnh in vẫn chạy bình thường.

Người dùng tự kiểm tra theo 4 dấu hiệu:

• Tiếng kêu "tạch" hoặc "kẹt kẹt" xuất hiện định kỳ theo chu kỳ xoay của roller, không liên tục và không mất đi dù gỡ giấy kẹt

• Giấy in bị kéo không đều: lúc nhanh lúc chậm, khiến tem bị co giãn theo chiều dọc

• Tháo kiểm tra trực quan: răng nhựa bị sứt mẻ, biến màu (trắng đục thay vì đen hoặc xám đồng nhất)

• Trục roller trơn tay, không có lực cản đều khi xoay bằng tay theo cả hai chiều

2.2 Cách phòng tránh bánh răng trục roller bị gãy

Phần lớn bánh răng gãy do quá tải lực hoặc vật liệu nhựa POM/ABS lão hóa theo thời gian, và cả hai nguyên nhân đều có thể được kiểm soát qua bảo trì đúng cách.

Ba nguyên nhân chính dẫn đến gãy bánh răng trục roller:

• Quá tải lực: Giấy kẹt không được xử lý đúng cách, người dùng kéo mạnh bằng tay khiến bánh răng chịu lực vượt ngưỡng thiết kế trong một thời điểm ngắn

• Vật liệu lão hóa: Bánh răng nhựa sau 3 đến 5 năm sử dụng cường độ cao dần trở nên giòn, vết nứt nhỏ lan rộng khi gặp tải đột ngột và gãy hoàn toàn

• Thiếu bôi trơn: Trục khô ma sát cao làm mòn răng nhanh hơn so với trục được bôi trơn định kỳ đúng cách

2.3 Cách thay bánh răng trục roller máy in mã vạch

Việc thay bánh răng roller có thể tự thực hiện nếu người dùng có linh kiện thay thế đúng model và dụng cụ tháo lắp cơ bản. Quy trình gồm 5 bước chính:

1. Chuẩn bị: Tắt máy, rút nguồn hoàn toàn. Chuẩn bị tua vít đầu dẹt, nhíp, bánh răng thay thế đúng model (tra mã model trên nhãn dán đáy máy)

2. Tháo cụm roller: Mở nắp máy, tháo trục giữ roller bằng cách nhấn chốt hoặc vặn vít tùy dòng máy. Với BIXOLON XD-40T, tháo vít đáy để tiếp cận cụm bánh răng từ phía dưới

3. Tách bánh răng cũ: Dùng nhíp hoặc tua vít nhỏ tách bánh răng vỡ khỏi trục, chú ý không làm biến dạng trục nhựa phía trong

4. Lắp bánh răng mới: Ấn bánh răng mới vào đúng rãnh khớp, kiểm tra ăn khớp đều với bánh răng motor bên cạnh

5. Kiểm tra: Xoay tay thử roller trước khi đóng máy. Không có tiếng kêu và lực đều theo cả hai chiều là thành công

2.4 Khi nào cần gọi kỹ thuật viên thay vì tự sửa?

Cần gọi kỹ thuật viên khi bánh răng motor chính bị vỡ (không phải bánh răng trung gian), hoặc khi lỗi kèm theo hư hỏng trục dẫn hướng, vì đây là phần cố định vào khung máy và cần dụng cụ chuyên dụng để tháo an toàn.

Ba tình huống bắt buộc phải liên hệ kỹ thuật viên:

• Bánh răng motor bị vỡ: phải tháo toàn bộ cụm motor, rủi ro hỏng thêm nếu thiếu kinh nghiệm tháo lắp

• Trục roller bị cong hoặc vỡ vỏ nhựa bọc: cần thay cả cụm roller, không chỉ thay bánh răng đơn lẻ

• Hư hỏng kèm mùi khét: có thể motor đã cháy cuộn dây và tuyệt đối không tự sửa phần điện trong trường hợp này

2.5 Quy trình sửa lỗi máy in mã vạch tại Delfi

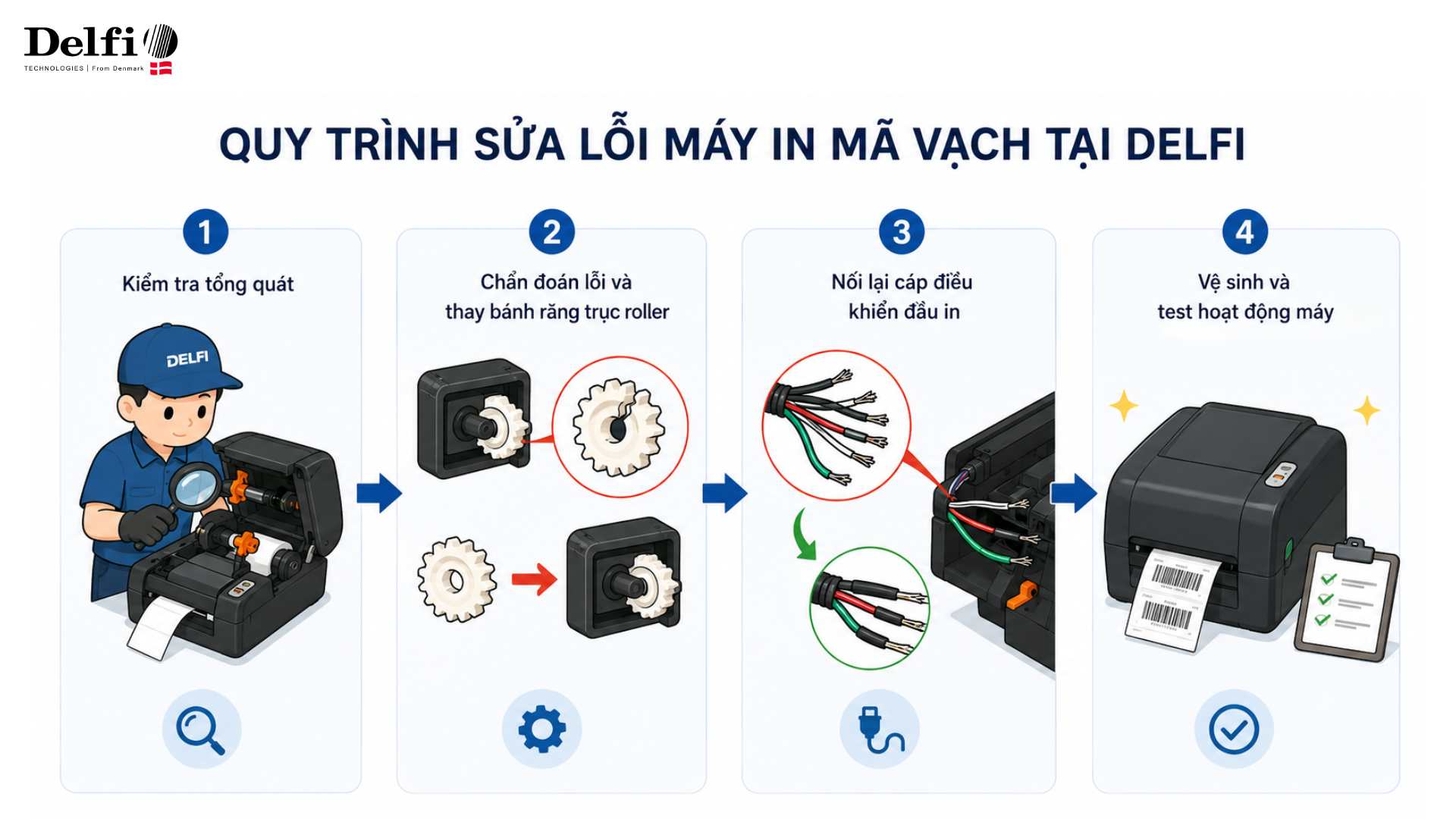

Quy trình sửa lỗi máy in mã vạch tại Delfi

Delfi áp dụng quy trình 4 bước chuẩn cho ca sửa BIXOLON XD-40T bị đứt cáp đầu in và vỡ bánh răng roller:

Bước 1: Kiểm tra tổng quát. Kỹ thuật viên bật máy, quan sát mã lỗi hiển thị, kiểm tra phản hồi khi gửi lệnh in từ phần mềm và đánh giá sơ bộ tiếng kêu bất thường.

Bước 2: Chẩn đoán lỗi và thay bánh răng trục roller. Tháo đáy máy để tiếp cận cụm bánh răng, xác nhận bánh răng gãy và thay bằng linh kiện đúng model. Kết quả thực tế trong ca này: bánh răng nhựa tách hoàn toàn khỏi trục khi tháo ra kiểm tra.

Bước 3: Nối lại cáp điều khiển đầu in. Kỹ thuật viên làm sạch các chân tiếp xúc, nối lại đúng thứ tự và màu sắc từng dây cáp (đỏ, xanh lá, trắng, đen) vào đầu nối gốc, cố định chắc chắn để tránh tuột trong quá trình sử dụng.

Bước 4: Vệ sinh và test hoạt động máy. Vệ sinh toàn bộ bên trong máy, lau trục roller bằng cồn isopropyl 90%, sau đó thực hiện Test Print. Kết quả ca sửa thực tế: máy in ra tem Test Print đầy đủ thông số HARDWARE với firmware XD-40t V01.00 STD 012920, xác nhận cả cáp lẫn cơ cấu kéo giấy hoạt động bình thường trở lại.

Nếu thiết bị của bạn gặp vấn đề tương tự với màn hình hoặc cảm biến, bài viết sửa máy PDA MC55 lỗi đầu scan cũng cung cấp quy trình chẩn đoán phần cứng thực tế có thể tham khảo.

5. Cách phòng ngừa lỗi cáp đầu in và bánh răng roller tái phát

Để phòng ngừa hai lỗi này tái phát, cần kết hợp bảo trì định kỳ cơ khí lẫn thói quen vận hành đúng, đặc biệt với máy chạy nhiều ca liên tục. Điều quan trọng nhất là tránh va đập vào vùng đầu in và trục roller, đồng thời luôn mở nắp và đóng nắp máy nhẹ nhàng, có kiểm soát. Dưới đây là lịch bảo trì được khuyến nghị theo tần suất thực tế.

5.1 Lịch bảo trì định kỳ cho cáp đầu in và cơ cấu kéo giấy

Lịch bảo trì chia thành 3 chu kỳ: hàng tuần, hàng tháng và hàng quý. Mỗi chu kỳ tập trung vào nhóm linh kiện khác nhau để đảm bảo máy in mã vạch hoạt động ổn định liên tục.

Chu kỳ	Hạng mục	Cách thực hiện
Hàng tuần	Vệ sinh trục roller	Lau bằng cồn isopropyl 90%, vải không xơ
Hàng tháng	Kiểm tra cáp điều khiển	Quan sát vết gấp, đảm bảo cáp không bị căng khi đóng nắp
Hàng quý	Kiểm tra bánh răng	Xoay tay roller, nghe tiếng, kiểm tra ăn khớp
Hàng quý	Bôi trơn trục dẫn	Dùng mỡ không chứa silicon, bôi lượng nhỏ vào trục kim loại

5.2 Những thói quen vận hành bảo vệ cáp đầu in và bánh răng roller

Ba thói quen quan trọng nhất là: không kéo giấy kẹt bằng lực mạnh, không mở nắp máy đột ngột khi đang in, và luôn tắt máy trước khi vệ sinh bên trong.

Cụ thể cách thực hiện đúng trong từng tình huống:

• Khi giấy kẹt: nhấn nút Feed để nhả giấy trước, chỉ tháo bằng tay khi máy đã dừng hoàn toàn. Kéo mạnh giấy khi máy còn chạy là nguyên nhân hàng đầu gây gãy bánh răng roller

• Mở nắp nhẹ nhàng, đỡ tay theo chiều mở để tránh cáp điều khiển bị giật do nắp rơi tự do

• Dùng đúng khổ giấy theo thông số máy, vì giấy quá dày làm tăng tải lên bánh răng từ 30 đến 40% so với khổ giấy tiêu chuẩn

Nếu hệ thống của bạn sử dụng thêm thiết bị POS cùng hệ thống, bài viết sửa máy POS H10 bị lỗi nguyên nhân và cách xử lý cũng cung cấp hướng dẫn chẩn đoán và bảo trì thực tế hữu ích.

Lời kết

Máy in mã vạch BIXOLON XD-40T bị lỗi đứt cáp điều khiển đầu in và vỡ bánh răng roller là hai lỗi phần cứng hoàn toàn có thể xử lý dứt điểm nếu chẩn đoán đúng từ đầu. Điểm mấu chốt là phân biệt rõ lỗi nằm ở phần cứng hay phần mềm, sau đó thực hiện đúng quy trình tháo lắp và thay thế linh kiện đúng chủng loại.

Nếu máy in mã vạch của bạn đang gặp các triệu chứng tương tự hoặc cần hỗ trợ kỹ thuật chuyên sâu, hãy liên hệ Delfi.com.vn để được tư vấn và sửa chữa bởi đội ngũ kỹ thuật viên có kinh nghiệm thực tế.
