Mã Vạch 3D Là Gì? Hoạt Động & Ứng Dụng Thực Tế

Mã vạch 3D là công nghệ nhận dạng thế hệ mới, lưu trữ thông tin theo ba chiều không gian bằng cách thay đổi độ cao vật lý của bề mặt vật liệu. Khác với mã vạch 1D hay QR code thông thường được in trên nhãn giấy, mã vạch 3D được khắc trực tiếp vào kim loại, nhựa hoặc thủy tinh và có thể lưu trữ mật độ dữ liệu cao hơn mã 2D truyền thống đến 3-5 lần.

Về cơ chế hoạt động, máy quét mã vạch 3D chuyên dụng sử dụng kỹ thuật chiếu sáng góc thấp để tạo bóng vi mô trên bề mặt nổi/lõm, từ đó cảm biến CCD hoặc CMOS ghi nhận và giải mã thông tin qua bốn bước xử lý tự động. Tỷ lệ đọc thành công trên bề mặt kim loại cong đạt trên 98% với đầu đọc DPM chuyên dụng, một con số mà máy quét mã vạch thông thường không thể đạt được trên loại bề mặt này.

So với mã vạch 1D và 2D, mã vạch 3D vượt trội về độ bền với tuổi thọ trên 20 năm trong điều kiện công nghiệp, chịu được nhiệt độ trên 500 độ C và hóa chất ăn mòn. Tuy nhiên, chi phí đầu đọc DPM cao gấp 5-10 lần scanner thông thường, khiến công nghệ này phù hợp nhất với sản phẩm giá trị cao và vòng đời dài. Phần nội dung dưới đây sẽ phân tích chi tiết từng khía cạnh từ định nghĩa, nguyên lý hoạt động, so sánh đến các ứng dụng thực tế của mã vạch 3D trong từng ngành công nghiệp.

1. Mã Vạch 3D Là Gì?

Mã vạch 3D

Mã vạch 3D là loại mã nhận dạng lưu trữ thông tin theo ba chiều không gian gồm chiều rộng, chiều cao và chiều sâu, thay vì chỉ hai chiều như mã vạch truyền thống. Để hiểu rõ hơn khái niệm này, cần xem xét cả cấu trúc vật lý lẫn cơ chế mã hóa dữ liệu đặc trưng của loại mã vạch này.

1.1 Sự Khác Biệt Giữa Mã Vạch 3D Và Mã Vạch Thông Thường

Có, sự khác biệt cốt lõi giữa mã vạch 3D và mã vạch thông thường nằm ở chiều thứ ba, tức là độ sâu hoặc độ nổi của bề mặt. Mã 1D chỉ dùng vạch song song để mã hóa thông tin theo chiều ngang, mã 2D như QR code sử dụng ma trận điểm trên mặt phẳng, trong khi mã vạch 3D bổ sung thêm biến thể độ cao bề mặt để mã hóa một lớp dữ liệu hoàn toàn mới. Chiều thứ ba này chính là yếu tố tạo ra sự vượt trội về dung lượng lưu trữ lẫn khả năng chống làm giả.

1.2 Cấu Trúc Vật Lý Của Mã Vạch 3D

Cấu trúc vật lý của mã vạch 3D gồm các ô và điểm được tạo ra bằng cách thay đổi độ cao bề mặt vật liệu, tạo ra mẫu nổi hoặc lõm có thể đọc bằng ánh sáng phản xạ. Các phương pháp phổ biến để tạo cấu trúc này bao gồm khắc laser, dập nổi (embossing), in phun UV và gia công CNC micro.

Một mã vạch 3D hoàn chỉnh gồm ba thành phần cơ bản:

• Bề mặt nền vật liệu: kim loại, nhựa, thủy tinh hoặc hợp kim công nghiệp.
• Ma trận điểm có độ cao biến đổi: đây là phần mang thông tin, mỗi điểm nổi hoặc lõm tương ứng với một giá trị dữ liệu cụ thể.
• Vùng yên lặng (quiet zone): vùng trắng bao quanh ma trận, đảm bảo thiết bị đọc nhận diện đúng ranh giới mã.

1.3 Phân Loại Mã Vạch 3D

Hiện có bốn dạng mã vạch 3D được sử dụng phổ biến trong công nghiệp và thương mại, mỗi loại phù hợp với một nhóm vật liệu và yêu cầu kỹ thuật khác nhau.

• DPM Code (Direct Part Mark): khắc trực tiếp lên bề mặt linh kiện, phổ biến nhất trong công nghiệp nặng.
• Dot Peen Code: sử dụng đầu dập tạo chuỗi điểm lõm, thường dùng trên kim loại và nhựa cứng.
• Laser Etched 3D Matrix: khắc laser tạo ma trận điểm nổi/lõm với độ chính xác cao, dùng nhiều trong hàng không và y tế.
• Raised/Embossed Barcode: tạo nổi bề mặt bằng ép khuôn, thường thấy trên thẻ ngân hàng và bao bì cao cấp.

Sau khi nắm rõ khái niệm và phân loại, phần tiếp theo sẽ đi sâu vào cơ chế hoạt động của loại mã vạch 3D này.

2. Nguyên Lý Hoạt Động Của Mã Vạch 3D

Mã vạch 3D hoạt động dựa trên nguyên lý đọc sự biến đổi cường độ ánh sáng phản xạ từ các điểm nổi và lõm trên bề mặt vật liệu bằng máy quét mã vạch quang học chuyên dụng. Quá trình này bao gồm hai giai đoạn chính là chiếu sáng đa góc và giải mã tín hiệu phản xạ.

2.1 Nguyên Lý Hoạt Động Của Đầu Đọc Mã Vạch 3D

Đầu đọc sử dụng kỹ thuật chiếu sáng góc thấp (low-angle illumination) hoặc ánh sáng đa hướng để tạo bóng vi mô, giúp cảm biến CCD hoặc CMOS phân biệt rõ vùng nổi và vùng lõm trên bề mặt mã. Quy trình xử lý diễn ra theo bốn bước liên tiếp:

• Chiếu sáng: nguồn sáng góc thấp hoặc đa hướng chiếu vào bề mặt mã vạch 3D.
• Cảm biến ghi hình: CCD/CMOS ghi lại sự chênh lệch cường độ sáng tạo ra do các điểm nổi/lõm.
• Thuật toán xử lý ảnh: phần mềm phân tích bản đồ cường độ sáng và chuyển đổi thành ma trận dữ liệu.
• Giải mã dữ liệu: kết quả được giải mã thành chuỗi ký tự và xuất ra hệ thống quản lý.

Đáng lưu ý, một số hệ thống máy quét mã vạch cao cấp còn ứng dụng laser 3D profilometry để tạo bản đồ độ cao chi tiết chính xác đến micromet, phù hợp với các linh kiện đòi hỏi tiêu chuẩn kiểm định nghiêm ngặt.

2.2 Những Bề Mặt Mã Vạch 3D Có Thể Đọc Được

Mã vạch 3D được thiết kế đặc biệt để đọc được trên các bề mặt mà mã truyền thống thất bại, bao gồm kim loại (thép, nhôm), nhựa cứng, thủy tinh, bề mặt cong hoặc hình trụ, và bề mặt thô ráp sau quá trình gia công cơ khí.

Theo Cognex Industrial Barcode Report năm 2023, tỷ lệ đọc thành công trên bề mặt kim loại cong đạt trên 98% khi sử dụng đầu đọc DPM chuyên dụng, một con số vượt xa khả năng của mọi loại máy in mã vạch và máy quét thông thường.

2.3 Sự Khác Biệt Giữa Mã Vạch 3D Và Mã QR

Mã QR là mã 2D được in trên giấy hoặc nhãn dán và đọc bằng ánh sáng phản chiếu màu sắc, trong khi mã vạch 3D được khắc trực tiếp vào vật liệu và đọc bằng cách phân tích sự biến đổi hình học của bề mặt. Bảng dưới đây tổng hợp các điểm khác biệt chính giữa ba thế hệ mã vạch:

Tiêu chí	Mã vạch 1D	Mã vạch 2D (QR)	Mã vạch 3D
Vật liệu mang tin	Nhãn giấy/in ấn	Nhãn giấy/màn hình	Khắc trực tiếp vào vật liệu
Phương thức mã hóa	Vạch song song	Ma trận điểm 2D	Biến đổi độ cao bề mặt
Chịu môi trường	Kém (dễ phai, ướt)	Trung bình	Rất tốt (>20 năm)
Thiết bị đọc	Scanner laser thông thường	Camera smartphone/scanner	Đầu đọc DPM chuyên dụng

 3. Những Điểm Giúp Mã Vạch 3D Ưu Việt Hơn Mã Vạch 1D Và 2D

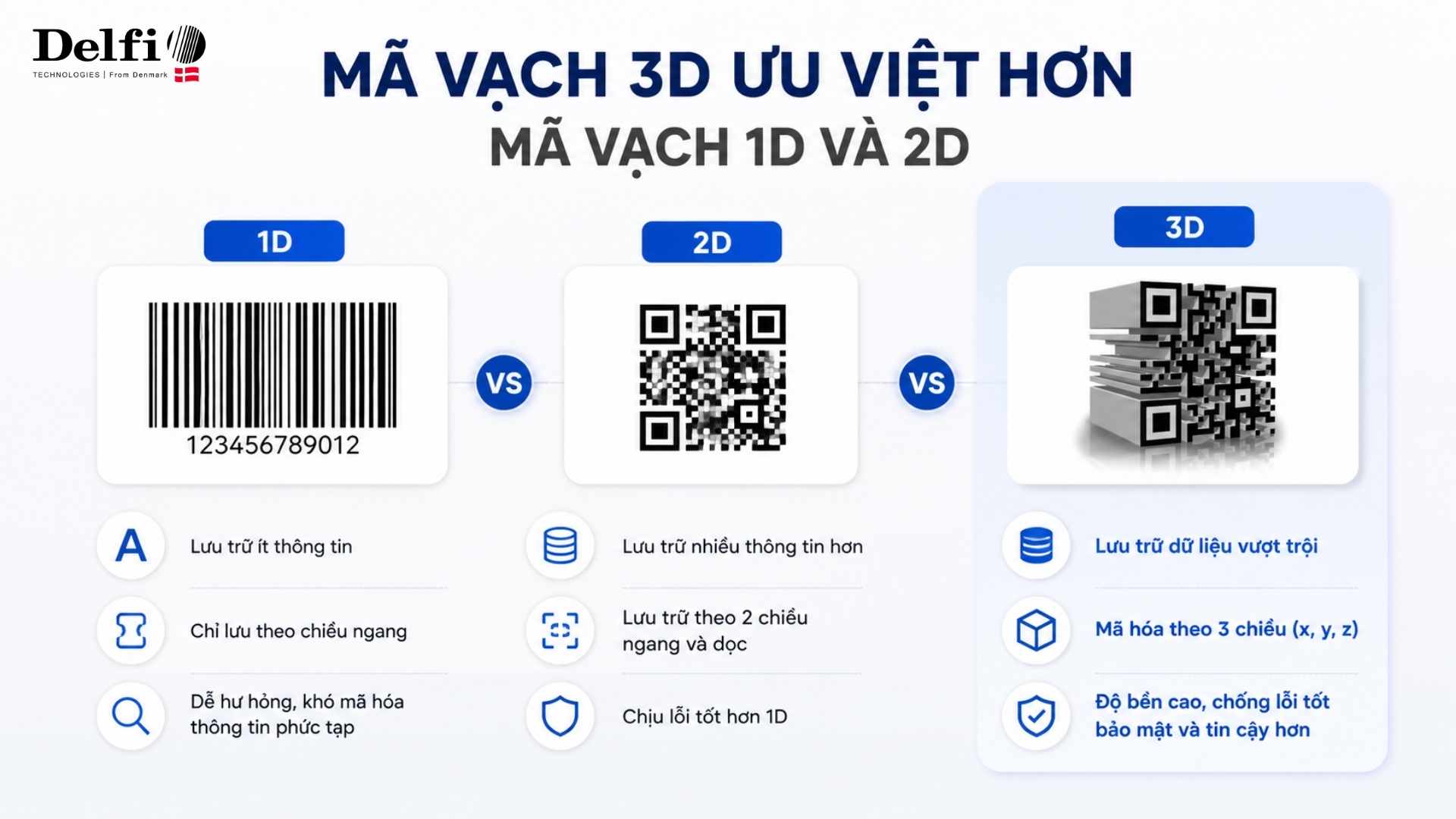

Ưu điểm của mã vạch 3D

Ưu điểm vượt trội nhất của mã vạch 3D là độ bền tuyệt đối. Vì được khắc vào bề mặt vật liệu, mã vạch 3D không thể bị xé, phai hay ướt như nhãn dán thông thường. Tuy nhiên, sự lựa chọn giữa các loại mã vạch phụ thuộc vào từng bối cảnh ứng dụng cụ thể, bao gồm cả ngân sách đầu tư và yêu cầu tuổi thọ của sản phẩm. Để so sánh đúng, cần xem xét cả ưu điểm lẫn hạn chế của từng loại mã vạch.

3.1 Mã Vạch 3D Bền Hơn Mã Vạch 1D Và 2D

Mã vạch 3D bền hơn đáng kể so với mã vạch 1D và 2D do được tích hợp vật lý vào bề mặt sản phẩm thay vì dán nhãn bên ngoài. Cụ thể, mã được khắc trên kim loại có thể chịu được nhiệt độ trên 500 độ C, hóa chất ăn mòn mạnh, áp suất cơ học và tia UV kéo dài.

GS1 Technical Report xác nhận rằng tuổi thọ của mã DPM trên bề mặt kim loại ước tính vượt 20 năm trong điều kiện môi trường công nghiệp khắc nghiệt, trong khi nhãn mã vạch thông thường thường xuống cấp sau 2-5 năm tiếp xúc với môi trường như vậy.

3.2 Nhược Điểm Của Mã Vạch 3D So Với Mã Vạch Truyền Thống

Chi phí đầu tư ban đầu cao và yêu cầu thiết bị chuyên dụng là hai hạn chế chính của mã vạch 3D so với các loại mã vạch thông thường. Đầu đọc DPM chuyên dụng có giá cao gấp 5-10 lần so với scanner mã QR phổ thông, trong khi thiết bị khắc laser công nghiệp có thể lên tới hàng trăm nghìn USD.

Xét về tính kinh tế, mã vạch 3D phù hợp nhất với sản phẩm giá trị cao, vòng đời dài như linh kiện hàng không, thiết bị y tế cấy ghép hoặc phụ tùng ô tô. Ngược lại, đây không phải lựa chọn tối ưu cho hàng tiêu dùng nhanh (FMCG) vốn cần giải pháp gắn nhãn nhanh, chi phí thấp như mã vạch Codabar hoặc Code 128.

3. Ứng Dụng Của Mã Vạch 3D

Mã vạch 3D được ứng dụng chủ yếu trong các ngành công nghiệp nặng, y tế, hàng không vũ trụ và chống hàng giả, nơi độ bền và khả năng truy xuất lâu dài là yêu cầu bắt buộc. Mỗi lĩnh vực khai thác một đặc tính riêng biệt của công nghệ mã vạch 3D để giải quyết bài toán cụ thể của ngành.

3.1 Ứng Dụng Mã Vạch 3D Trong Sản Xuất Công Nghiệp

Trong sản xuất công nghiệp, mã vạch 3D được khắc trực tiếp lên linh kiện kim loại để theo dõi toàn bộ vòng đời sản phẩm từ dây chuyền lắp ráp cho đến giai đoạn bảo trì và thu hồi. Ứng dụng nổi bật gồm mã VIN được khắc lên thân động cơ ô tô, số serial trên cánh turbine hàng không và mã nhận diện trên chip bán dẫn trong ngành điện tử.

Điều đáng chú ý là cả Airbus và Boeing đều yêu cầu 100% linh kiện kết cấu phải có mã DPM barcode theo tiêu chuẩn ATA Spec 2000, biến mã vạch 3D từ lựa chọn tùy ý thành nghĩa vụ pháp lý trong ngành hàng không dân dụng.

3.2 Ứng Dụng Mã Vạch 3D Chống Hàng Giả

Mã vạch 3D trong chống hàng giả

Mã vạch 3D chống hàng giả hiệu quả vì không thể sao chép bằng máy in mã vạch thông thường. Để tạo ra một cấu trúc vật lý tương tự, kẻ làm giả phải có thiết bị khắc laser hoặc dot peen công nghiệp đặc thù, điều này làm tăng chi phí và rủi ro làm giả lên mức không thực tế về kinh tế.

Mức độ bảo mật còn được nâng cao hơn khi kết hợp với mã hóa mật mã (cryptographic hash) nhúng trong dữ liệu mã vạch, tạo thành "dấu vân tay vật lý" duy nhất không thể sao chép cho mỗi sản phẩm. Các ngành ứng dụng rộng rãi giải pháp này gồm dược phẩm, linh kiện hàng không và mặt hàng xa xỉ.

3.3 Ứng Dụng Mã Vạch 3D Ngành Y Tế

Ngành y tế dùng mã vạch 3D để định danh vĩnh viễn dụng cụ phẫu thuật, implant và thiết bị y tế có thể tái tiệt trùng nhiều lần. Khác với nhãn dán thông thường bị phá hủy sau mỗi chu kỳ hấp nhiệt, mã DPM được khắc trực tiếp vào vật liệu nên giữ nguyên thông tin qua hàng trăm lần tiệt trùng.

Tiêu chuẩn UDI (Unique Device Identification) của FDA Hoa Kỳ yêu cầu thiết bị y tế cấy ghép phải có mã định danh bền vĩnh cửu. Từ năm 2022, FDA bắt buộc trên 90% thiết bị y tế loại II và III phải có UDI dạng DPM, theo FDA UDI Database năm 2023. Doanh nghiệp muốn tìm hiểu thêm về cách truy xuất thông tin theo mã chuẩn quốc tế có thể tham khảo thêm về mã vạch 070 và cách xác định xuất xứ hàng hóa.

Lời Kết

Mã vạch 3D là bước tiến vượt bậc so với các thế hệ mã vạch trước, mang lại khả năng truy xuất bền vững, chống làm giả và hoạt động ổn định trong môi trường khắc nghiệt mà mã 1D hay mã 2D không thể đáp ứng. Từ linh kiện hàng không, thiết bị y tế cấy ghép cho đến quản lý tài sản công nghiệp, đây là giải pháp không thể thay thế khi yêu cầu về độ bền và truy xuất dài hạn được đặt lên hàng đầu.
