Khắc Phục Máy In TSC TTP 244 Pro Cuộn Mực Không Tự Cuốn Lại

Máy in TSC TTP 244 Pro cuộn mực không tự cuốn lại là tình trạng ribbon bị chùng và tích tụ ngay trong khoang máy sau mỗi lần in, dù motor và đầu in vẫn hoạt động bình thường. Đây là một trong những lỗi máy in mã vạch bị lỗi phổ biến nhất mà Delfi.com tiếp nhận, vì cụm thu ribbon của dòng TSC TTP 244 Pro có nhiều bộ phận cùng phối hợp.

Phần lớn các ca máy in TSC TTP 244 Pro cuộn mực không tự cuốn lại bắt nguồn từ năm nhóm nguyên nhân, từ cảm biến ribbon bám bụi, dây đai và bánh răng mòn, đến việc lắp ribbon sai chiều hoặc lõi take up không khớp trục. Xác định đúng nhóm trước khi mở máy giúp tiết kiệm đáng kể thời gian và chi phí.

Quy trình khắc phục tại Delfi đi theo bốn bước gồm kiểm tra tổng quát, in test, xác định lỗi và sửa hoặc thay linh kiện như sensor, dây đai, lõi take up hoặc motor thu. Khi linh kiện đã mòn quá mức, thay đúng bộ phận theo thứ tự từ rẻ đến đắt giúp tối ưu chi phí mà vẫn đảm bảo máy in mã vạch TSC hoạt động ổn định.

Trước khi đi vào từng nguyên nhân cụ thể, hãy cùng tìm hiểu bản chất của lỗi này diễn ra như thế nào bên trong máy.

1. Máy In TSC TTP 244 Pro Cuộn Mực Không Tự Cuốn Lại Là Lỗi Gì?

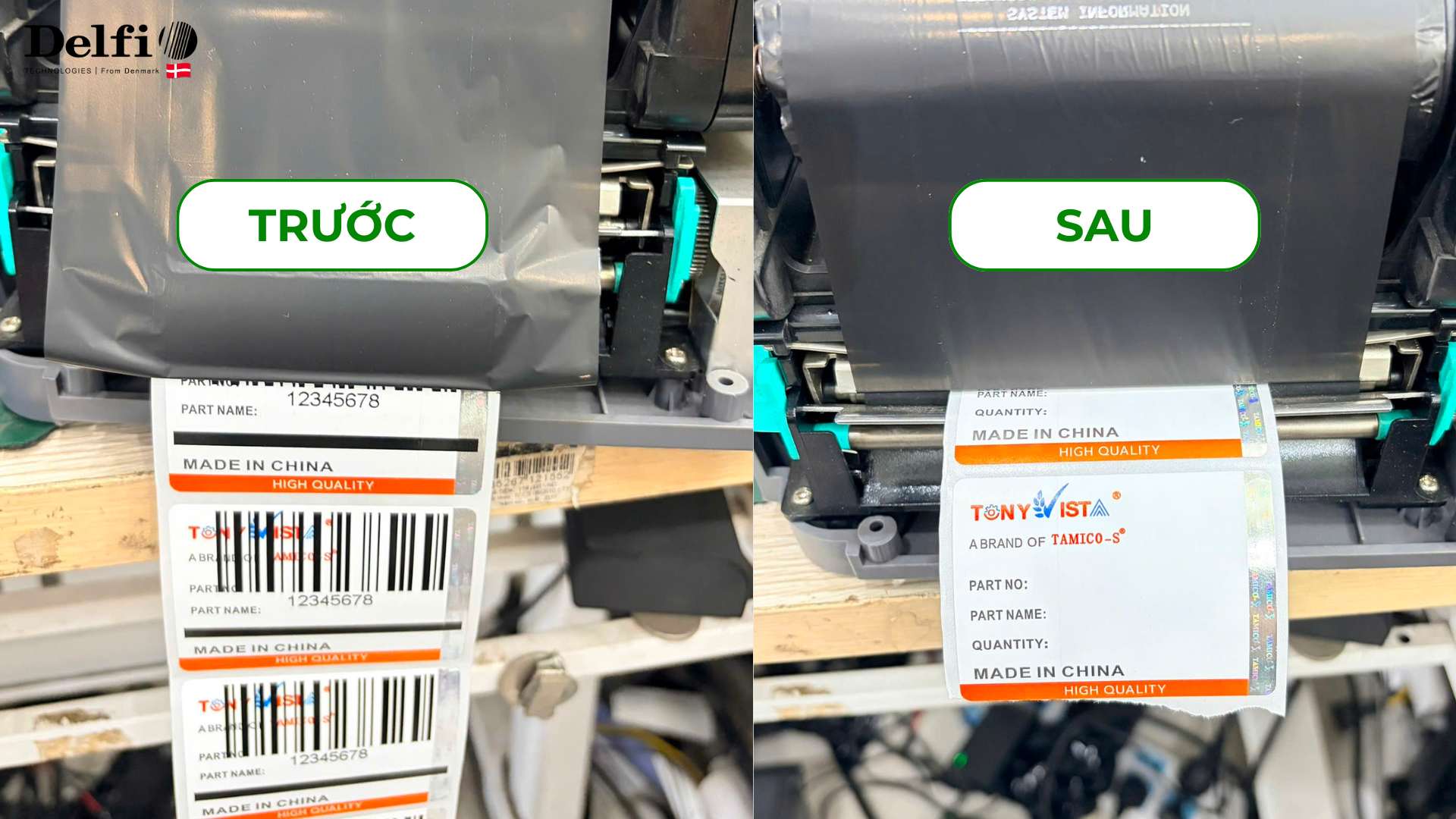

Máy in TSC TTP 244 Pro cuộn mực không tự cuốn lại

Đây là lỗi cơ cấu thu mực không quay sau khi đầu in đã đẩy ribbon qua, khiến ribbon bị chùng và tích tụ trong máy thay vì được cuốn gọn vào lõi thu. Hiện tượng này khiến máy in mã vạch không hoàn tất chu trình in ổn định, kể cả khi đầu in và phần cấp giấy vẫn hoạt động đúng.

Để xác định hướng xử lý, trước tiên cần hiểu ribbon di chuyển theo cơ chế nào trong máy.

1.1 Cơ Chế Cuốn Ribbon Trên TSC TTP 244 Pro

TSC TTP 244 Pro dùng thiết kế dual motor, trong đó một motor kéo ribbon từ cuộn cấp và một motor khác thu ribbon vào lõi take up. Hai motor phải đồng bộ tốc độ qua dây đai và bánh răng truyền động thì cuộn thu mới quay đều theo nhịp in.

Khi một mắt xích trong chuỗi truyền động này bị gián đoạn, cuộn thu sẽ ngừng quay ngay. Dây đai truyền lực từ motor đến trục cuốn, còn bánh răng ăn khớp với lõi ribbon để tạo lực ma sát cuốn đều. Nếu dây đai trơn hoặc đứt, hoặc bánh răng mòn răng, trục vẫn quay nhưng lõi ribbon lại đứng yên, đó chính là gốc rễ của hiện tượng ribbon không cuốn lại.

1.2 Ribbon Không Cuốn Không Phải Do Hỏng Phần Cứng

Theo thống kê từ các ca sửa chữa máy in mã vạch TSC, khoảng 30 đến 40 phần trăm trường hợp xuất phát từ lỗi cấu hình phần mềm hoặc lắp đặt sai, hoàn toàn có thể tự khắc phục mà không cần thay linh kiện.

Ở nhóm phần mềm, lỗi thường gặp là driver chọn sai chế độ in, ví dụ chọn Direct Thermal trong khi máy đang lắp ribbon cho Thermal Transfer, hoặc sensor ribbon chưa được calibrate lại. Ở nhóm lắp đặt, các tình huống phổ biến gồm ribbon lắp ngược chiều, lõi take up không khớp trục, hoặc nắp máy chưa đóng hoàn toàn. Riêng phần cứng chia hai mức, từ dây đai trơn do dính dầu mỡ hay bánh răng bám bụi ở mức nhẹ, đến dây đai đứt hẳn hoặc motor take up hỏng ở mức nặng.

1.3 Những Dấu Hiệu Cho Thấy Cuộn Mực TSC TTP 244 Pro Không Tự Cuốn Lại

Có bốn dấu hiệu điển hình mà người dùng có thể quan sát trước khi mở máy kiểm tra bên trong.

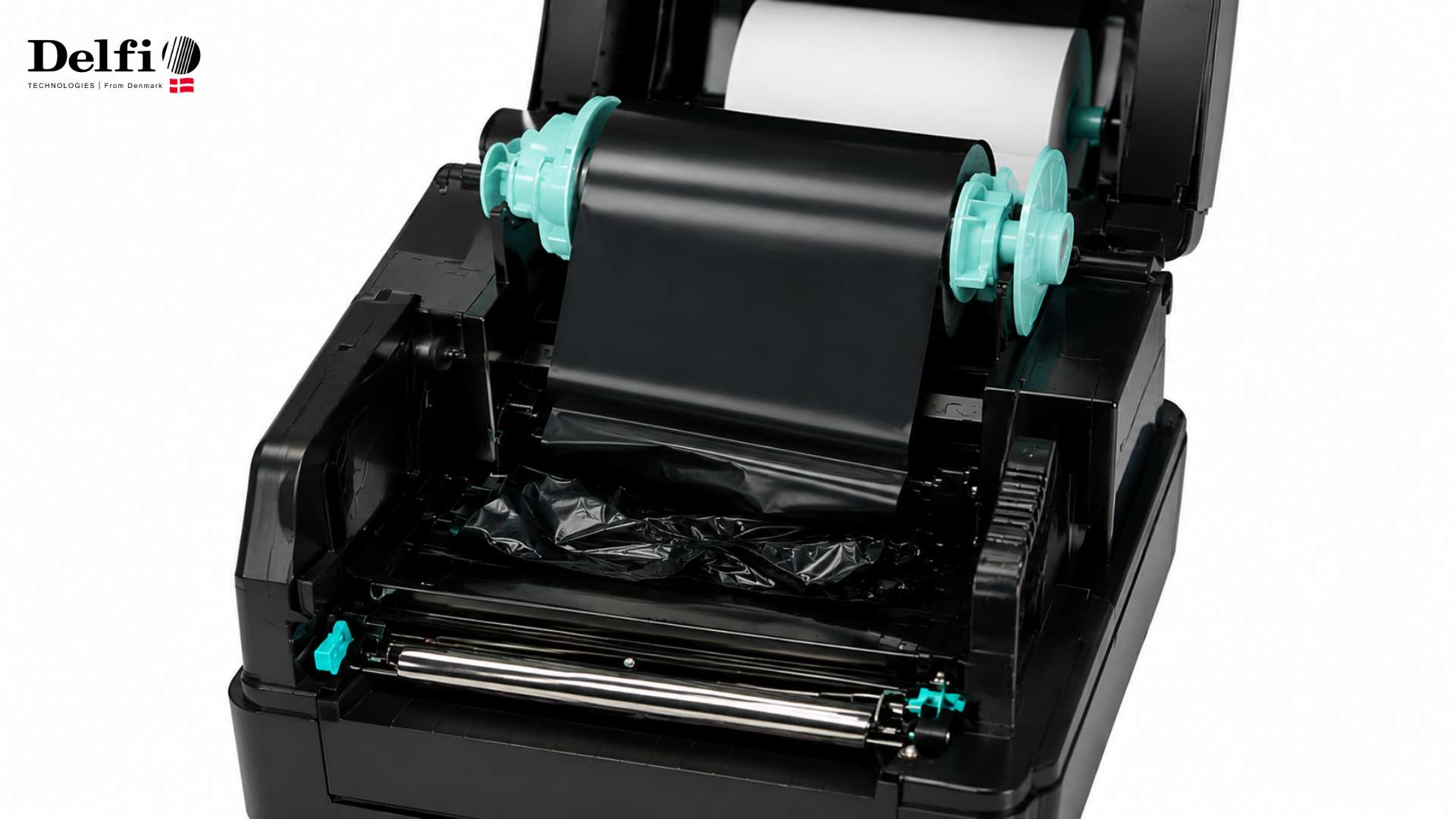

Ribbon bị chùng và tích tụ bên trong khoang máy in

Đầu tiên, ribbon bị chùng và các vòng ribbon thừa tích tụ trong khoang máy chỉ sau vài lần in. Tiếp theo, máy thường báo lỗi Ribbon Out dù cuộn mực vẫn còn nhiều. Dấu hiệu thứ ba liên quan đến chất lượng bản in, khi tem nhãn ra mờ hoặc trắng hoàn toàn vì ribbon không được giữ căng đúng lực, đây cũng là biểu hiện gần với tình trạng máy in TSC bị lỗi in đứt nét, mờ chữ mà Delfi từng hướng dẫn xử lý. Cuối cùng, máy có thể phát tiếng kéo ribbon xào xạo bất thường, kèm tình trạng dừng giữa chừng và đèn báo nhấp nháy đỏ liên tục.

2. Nguyên Nhân Khiến Máy In TSC TTP 244 Pro Cuộn Mực Không Tự Cuốn Lại

Có năm nhóm nguyên nhân chính, xếp theo thứ tự từ phổ biến nhất đến ít gặp nhất dựa trên thực tế sửa chữa máy in mã vạch. Xác định đúng nhóm nguyên nhân trước khi sửa giúp tránh tháo máy không cần thiết.

2.1 Cảm Biến Ribbon Bị Bẩn Hoặc Lệch

Đây là nguyên nhân phổ biến nhất ở máy in TSC TTP 244 Pro, vì sensor bị bụi giấy bám sau thời gian dài vận hành sẽ không nhận diện được ribbon, khiến motor thu không được kích hoạt.

Sensor hoạt động theo nguyên lý quang học hồng ngoại, phát và nhận tia xuyên qua ribbon để xác nhận ribbon đang có mặt. Khi bụi hoặc mảnh giấy bám vào mắt sensor, tín hiệu bị gián đoạn khiến máy hiểu nhầm đã hết ribbon. Sensor nằm trên cụm đầu in, hướng về cuộn cấp ribbon, nên có thể dùng đèn pin soi để kiểm tra nhanh. Cách khắc phục đơn giản nhất là dùng tăm bông thấm cồn isopropyl 99 phần trăm lau nhẹ mắt sensor, để khô khoảng hai phút rồi thử in lại.

2.2 Dây Đai Và Bánh Răng Truyền Động Bị Mòn

Dây đai bị giãn hoặc trơn sẽ mất lực truyền đến trục cuốn, khiến trục quay trơn mà không kéo được lõi ribbon theo. Đây là nguyên nhân phần cứng phổ biến thứ hai sau lỗi sensor.

Dây đai của TSC TTP 244 Pro làm từ cao su, tuổi thọ trung bình từ 18 đến 24 tháng vận hành liên tục. Dấu hiệu nhận biết là dây đai trơn bóng, có vết nứt nhỏ hoặc lệch khỏi rãnh dẫn, đồng thời bánh răng có thể mòn răng khiến hai bộ phận trượt khi motor quay. Kỹ thuật viên thường mở nắp hông phải để quan sát dây đai ngay khi bật nguồn, nếu motor quay mà dây đai không căng thì cần thay mới. Tình trạng này cũng liên quan đến nhóm lỗi máy in mã vạch bị đứt cáp đầu in, vỡ bánh răng, vì khi bánh răng vỡ hoặc dây đai đứt hẳn, máy mất hoàn toàn khả năng cuốn ribbon. Dây đai thay thế có giá thị trường từ 50.000 đến 120.000 đồng.

2.3 Lắp Ribbon Sai Chiều Hoặc Lõi Take Up Không Khớp

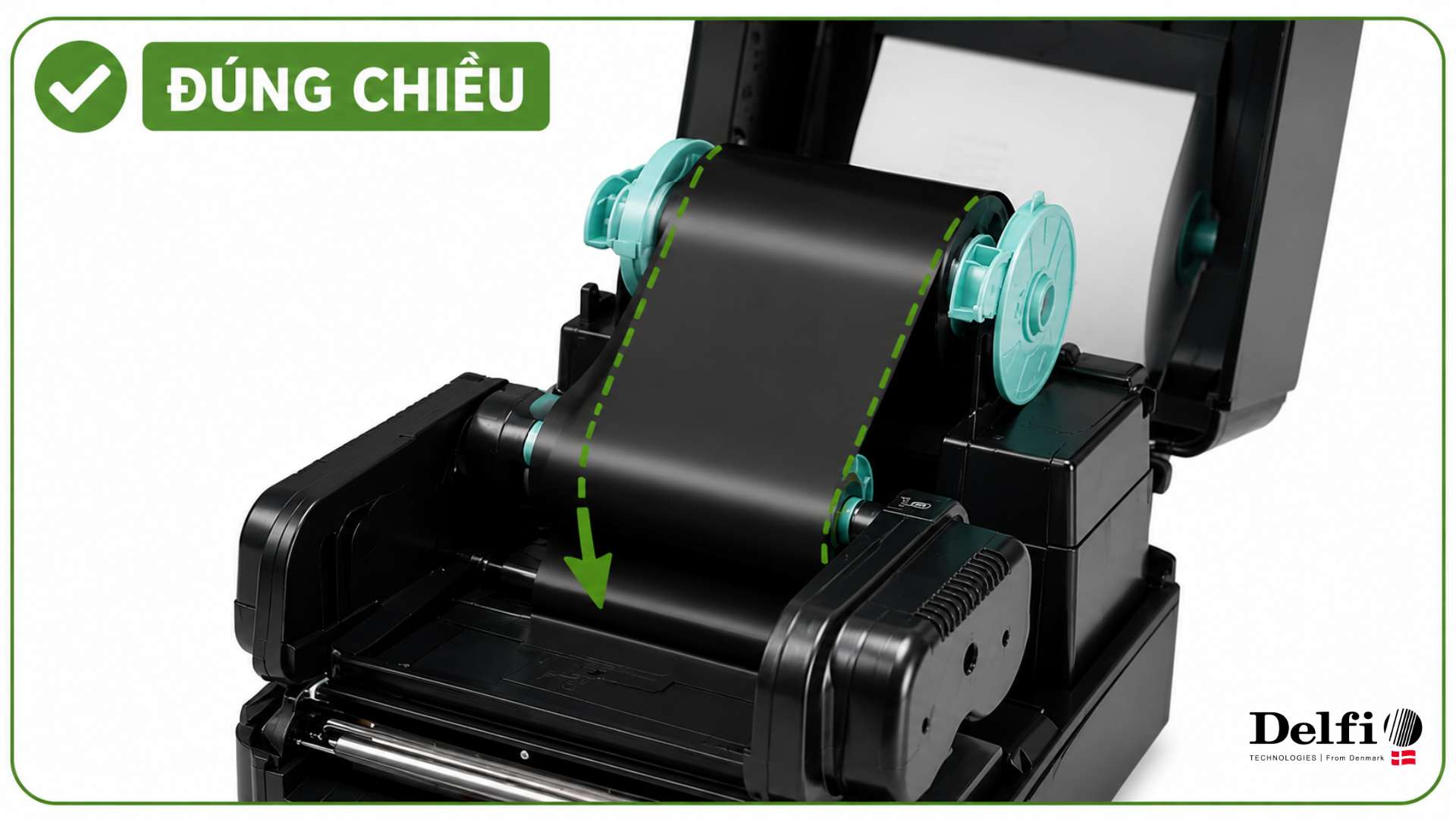

Lắp ribbon đúng chiều

Lắp ribbon ngược chiều hoặc lõi take up bị lỏng trên trục là hai lỗi thao tác rất phổ biến với người mới dùng máy in mã vạch.

Ribbon của TSC TTP 244 Pro có mặt mực hướng ra ngoài, nếu lắp ngược chiều, ribbon vẫn chạy qua đầu in nhưng không in được nội dung và lực kéo take up cũng không đều. Lõi nhựa take up cần khớp chặt với trục cuốn, nếu lõi nứt hoặc sai kích thước, trục vẫn quay nhưng lõi đứng yên. Cách lắp đúng là đưa ribbon từ cuộn cấp qua đầu in, vòng qua thanh dẫn, rồi quấn vào lõi take up theo chiều kim đồng hồ. Lõi take up tương thích thường có hai kích thước phổ biến là 1 inch tương đương 25,4 milimet và 3 inch tương đương 76,2 milimet.

3. Quy Trình Khắc Phục Máy In TSC TTP 244 Pro Cuộn Mực Không Cuốn Tại Delfi

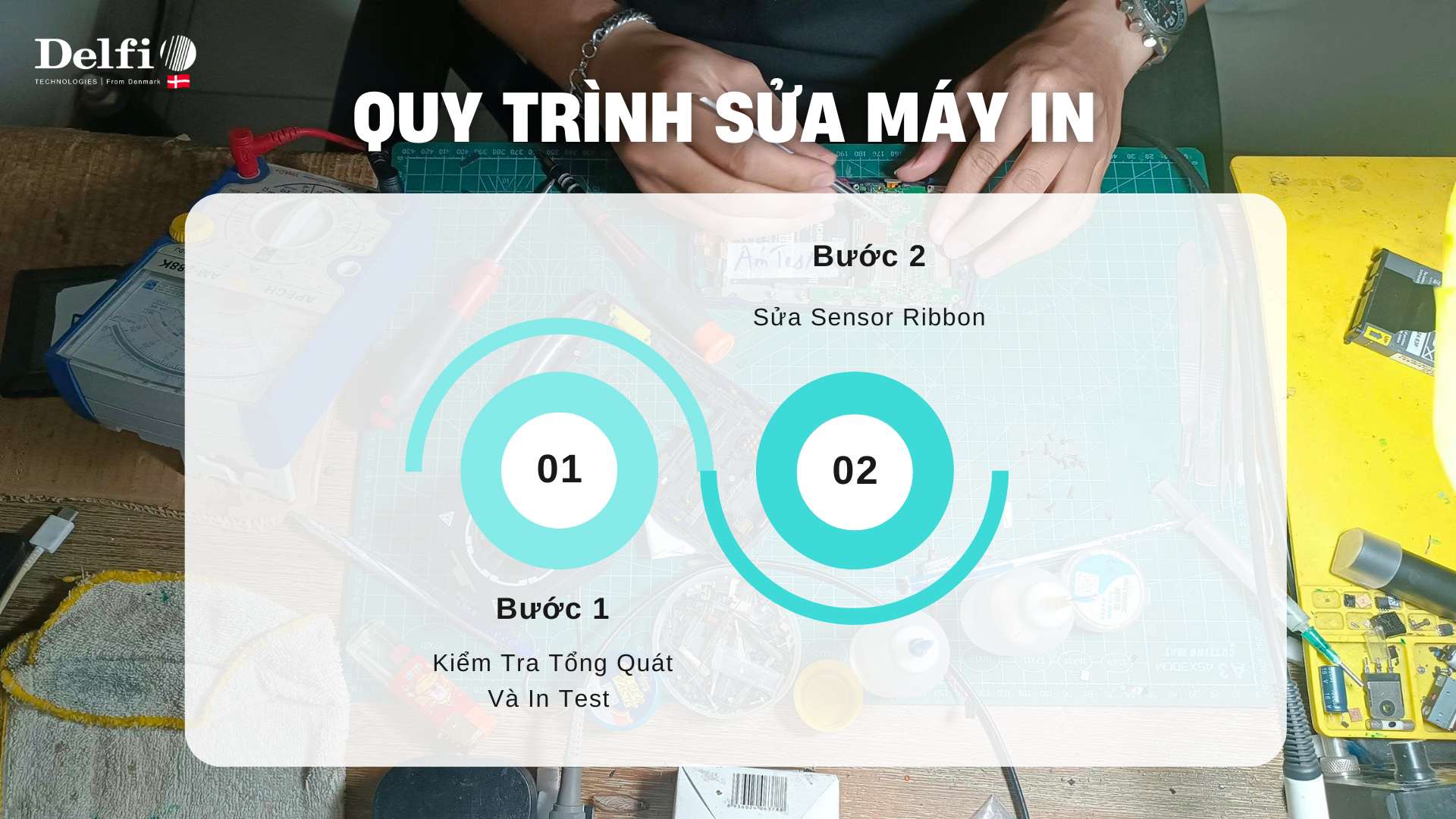

Quy trình khắc phục máy in tại Delfi

Quy trình chuẩn tại Delfi gồm bốn bước là kiểm tra tổng quát, in test, xác định lỗi cụ thể, rồi sửa hoặc thay sensor và linh kiện truyền động.

Tuân thủ đúng thứ tự giúp tránh bỏ sót nguyên nhân gốc và sửa nhầm bộ phận không liên quan.

Bước 1: Kiểm Tra Tổng Quát Và In Test

Bước đầu tiên là in trang Self Test, không cần kết nối máy tính, để đánh giá trạng thái máy và xác nhận lỗi đến từ phần cứng hay cấu hình phần mềm.

Để in Self Test, giữ nút Pause, bật nguồn, rồi thả tay để máy tự in trang thông tin cấu hình. Trong lúc đó, quan sát ribbon có được kéo qua đầu in đều không và lõi take up có quay theo không. Nếu Self Test in bình thường, lỗi nhiều khả năng nằm ở driver hoặc cấu hình phần mềm. Ngược lại, nếu Self Test vẫn không cuốn được ribbon, điều này xác nhận lỗi phần cứng và cần kiểm tra trực quan dây đai, sensor cùng lõi take up trước khi dùng thiết bị đo. Ngoài ribbon, một số máy in mã vạch cùng hệ thống còn có thể gặp lỗi ở thiết bị đọc mã, chẳng hạn tình trạng máy quét mã vạch Superlead 5230 không đọc được mã cũng cần kiểm tra tổng quát theo cách tương tự.

Bước 2: Sửa Sensor Ribbon

Sau khi vệ sinh sensor, Delfi calibration lại ribbon sensor qua menu máy, bước bắt buộc sau mỗi lần vệ sinh hoặc thay sensor để máy nhận đúng ngưỡng phát hiện ribbon.

Quy trình bắt đầu bằng vệ sinh sensor với tăm bông và cồn isopropyl 99 phần trăm, lau nhẹ hai đến ba lần. Tiếp theo, vào menu Settings, chọn Sensor Calibration rồi Ribbon Sensor và chạy Auto Calibrate. Nếu không có menu trực tiếp, có thể calibrate thủ công bằng cách giữ nút Feed khi bật nguồn để máy tự chạy calibration cho cả ribbon sensor và gap sensor. Sau đó, in thử từ ba đến năm tem để xác nhận ribbon đã cuốn đều. Nếu calibration vẫn không khắc phục được, sensor vật lý đã hỏng và cần chuyển sang bước thay sensor mới.

4. Khi Nào Cần Thay Linh Kiện Và Nên Thay Linh Kiện Nào?

Cần thay linh kiện khi vệ sinh và calibration không giải quyết được lỗi, với thứ tự ưu tiên là dây đai, lõi take up, sensor ribbon, rồi mới đến motor take up.

Bảng dưới đây tổng hợp dấu hiệu cần thay cho từng linh kiện thuộc cụm cuốn ribbon của máy.

Linh kiện	Dấu hiệu cần thay
Dây đai (drive belt)	Trơn bóng, nứt, lệch rãnh
Lõi take up	Nứt, lỏng trên trục, không giữ được ribbon
Ribbon sensor	Calibration thất bại nhiều lần
Motor take up	Motor không quay dù điện vào đủ

Bên cạnh đó, linh kiện chính hãng TSC nên được ưu tiên hơn linh kiện tương thích để đảm bảo tuổi thọ vận hành cho máy in mã vạch, đặc biệt với đơn vị in tem nhãn tần suất cao mỗi ngày.

Lời Kết

Tình trạng máy in TSC TTP 244 Pro cuộn mực không tự cuốn lại hoàn toàn có thể xử lý được nếu xác định đúng nhóm nguyên nhân, từ cảm biến bám bụi, dây đai mòn cho đến lắp ribbon sai chiều, trước khi quyết định thay linh kiện. Nếu đã vệ sinh và calibration mà máy vẫn chưa ổn định trở lại, nên nhờ kỹ thuật viên có kinh nghiệm kiểm tra trực tiếp để xác định đúng bộ phận cần thay.

Delfi.com luôn sẵn sàng hỗ trợ kiểm tra và khắc phục máy in TSC TTP 244 Pro cuộn mực không tự cuốn lại nhanh chóng, giúp dây chuyền in tem nhãn vận hành ổn định trở lại.
